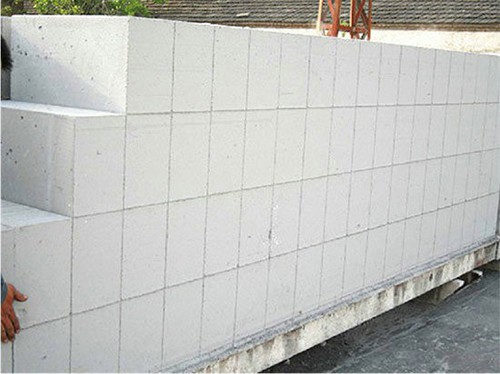

混凝土加氣塊在切割過程中,有時(shí)不僅會出現(xiàn)胚體斷裂,還會出現(xiàn)許多不規(guī)則貫穿或不貫穿的裂紋,不僅會給產(chǎn)品造成損失,還會極 大地影響產(chǎn)品的合格率。
一、選用原材料質(zhì)量的影響:
1.粉煤灰:
粉煤灰作為混凝土加氣塊的主要硅材料,其活性主要與密度、細(xì)度和玻璃體含量有關(guān)。
當(dāng)原粉煤灰顆粒較厚或粉煤灰含碳等惰性物質(zhì)較多時(shí),活性較差,不能與水泥混合。石灰反應(yīng)充分,水化產(chǎn)品少,產(chǎn)品強(qiáng)度慢而低。這不僅影響澆筑穩(wěn)定性,而且胚胎性能差,硬化時(shí)間長,切割時(shí)容易開裂。
處理方法:磨細(xì)粉煤灰,以提高粉煤灰的漿液性能:或粗細(xì)灰。
2.石灰
石灰以中速石灰為宜。如果使用快速石灰,由于短時(shí)間內(nèi)消解,加熱集中在早期階段,不僅漿液稠化快,氣體不光滑,胚體硬化時(shí)間長。
在靜停階段,混凝土加氣塊胚體表面散熱較快,造成胚體中心溫度高,邊角部位溫度低,使胚體各部位硬化不一致,切割時(shí)容易造成多處裂紋。
處理辦法:
1.選用定點(diǎn)窯生產(chǎn)的中速石灰。
2.增加澆注攪拌時(shí)間,適當(dāng)增加石灰用量。
3.改善靜止室保溫設(shè)施,改善胚體內(nèi)部結(jié)構(gòu)和溫度均勻性。
由于許多加工精度或設(shè)計(jì)不合理,對產(chǎn)品產(chǎn)生裂縫的問題是影響混凝土加氣塊發(fā)展的因素。如果出現(xiàn)這種情況,為了盡快解決這個(gè)問題,加氣塊產(chǎn)品可以更好地生產(chǎn)高質(zhì)量、合格的產(chǎn)品,企業(yè)可以更好地有利于發(fā)展。
